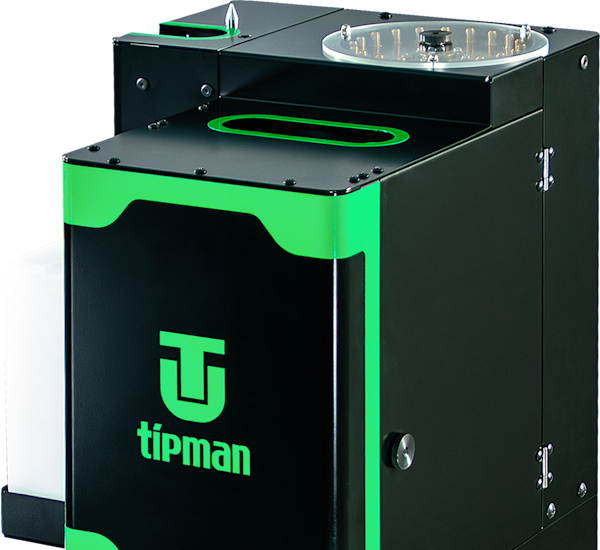

CTC-002
AUTO
CONTACT TIP
CHANGER
Compatible
with many
contact tips
ワイヤーカッター、ノズルクリーナー、スパッタ
付着防止液スプレー、コンタクトチップの交換、
4つの機能を兼ね備えた多機能モデル。
効率化された設計で4つの機能を完全自動化。
ロボットの稼働率を大幅にアップさせることが
できます。

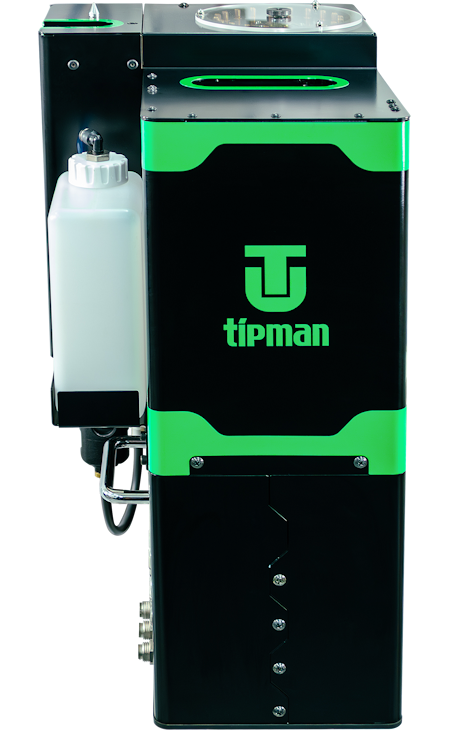

CTC-002
Auto Contact Tip Changer
Outline
チップマンの技術を集約した高機能モデル。
溶接品質の維持と効率の良い生産に貢献します。
・「ワイヤーカット」、「ノズル清掃」、
「スパッタ防止液のスプレー」、
「コンタクトチップ交換」の4機能を搭載
・1サイクルタイムにかかる時間は約70秒
Specification
Model
CTC-002
Power
24V DC , 5A
Air pressure
0.5~0.6Mpa
Weight
30Kg
Size
W260*D340*H510
01
チップマンの技術を1つの製品に集約。
02

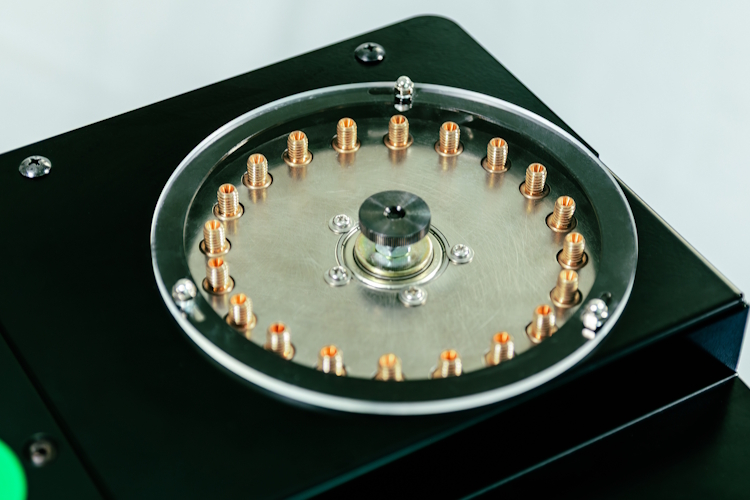

装填できるチップは最大20本。
03

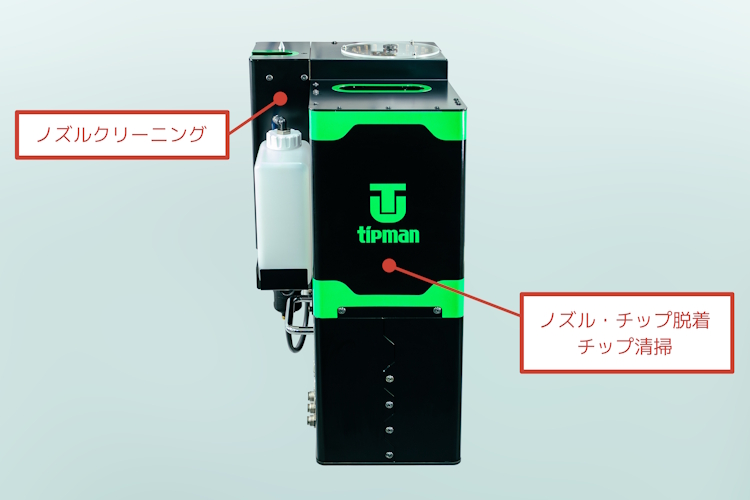

トーチ( ロボット) は同位置のまま、
CTC-002がノズルクリーニング・チップの交換を自動で完了。
04

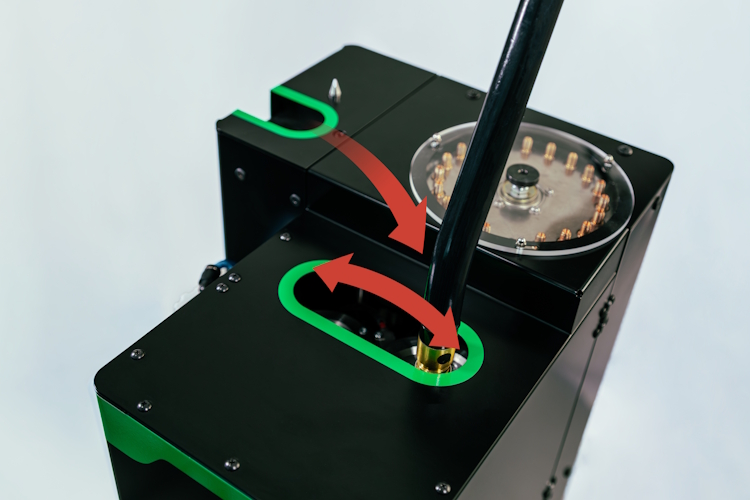

トーチ挿入口は2カ所。
X・Y 方向のみの経路によりティーチングが容易に。
05

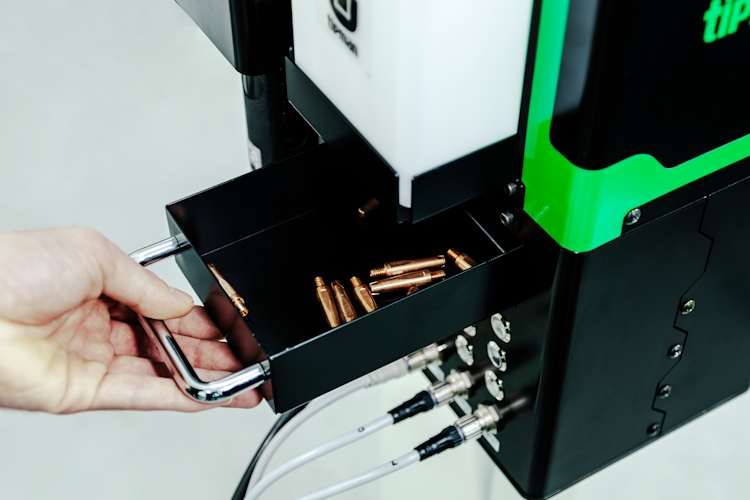

古いチップはまとめて回収可能。

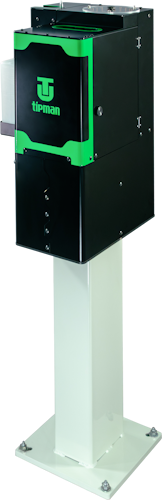

OPTIONAL
STAND
A dedicated stand for the Auto Contact Tip Changer.
Its compact design takes up very little space.
